《檔案館空調系統設計規范》確立了檔案館空調系統設計的總體原則，規定了檔案館空調系統的技術參數、空調區域劃分、系統設計、設備選型、機房設備布置等要求，適用于各級各類檔案館空調系統的設計與建設。
檔案館空調系統設計規范
DA/T87—2021
本文件確立了檔案館空調系統設計的總體原則，規定了檔案館空調系統的技術參數、空調區域劃分、系統設計、設備選型、機房設備布置等要求。下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。GB/T 8175—2008 設備及管道絕熱設計導則
GB/T 18883—2002 室內空氣質量標準
GB/T 27703—2011 信息與文獻 圖書館和檔案館的文獻保存要求
GB 50016—2014 建筑設計防火規范
GB 50174—2017 數據中心設計規范
GB 50189—2015 公共建筑節能設計標準
GB 50243—2016 通風與空調工程施工質量驗收規范
DA/T 81—2019 檔案庫房空氣質量檢測技術規范
JGJ 25—2010 檔案館建筑設計規范
JGJ 66—2015 博物館建筑設計規范
3.1 濕球溫度 wet-bulb temperature暴露于空氣中但又不受太陽直接輻射的濕球溫度表上所指示的數值。[來源：GB/T 50155—2015，2.1.4]3.2 相對濕度 relative humidity空氣實際的水蒸氣分壓力與同溫度下飽和狀態空氣的水蒸氣分壓力之比，用百分率表示。[來源：GB/T 50155—2015，2.1.9]為減少外界氣候對檔案庫的直接影響，在檔案庫外建的、用墻和窗與外界隔開的走廊（一面或多面以及繞一圈的環廊）。為減少太陽得熱與室外大氣溫、濕度波動對檔案庫區內的影響，在建筑外圍護結構（建筑外墻、建筑屋面、與土壤直接接觸的地下室底板）與檔案庫區圍護結構之間設置的空氣隔離層區域。3.5 隔熱架空層 insulated shelf為隔離屋頂對檔案庫區的溫濕度影響，在建筑屋頂與頂層檔案庫區頂板間設置的區域。3.6 變風量空調系統 variable air volume air conditioning system；VAV靠改變送風量或同時改變送風參數控制室內空氣參數的空調系統。3.7 四管制水系統 four-pipe water system[來源：GB/T 50155—2015，5.3.21]electricity consumption to transferred cooling （heat） quantity ratio；E（C）HR
設計工況下，空調冷熱水系統循環水泵總功率（kW）與設計冷（熱）負荷（kW）的比值。

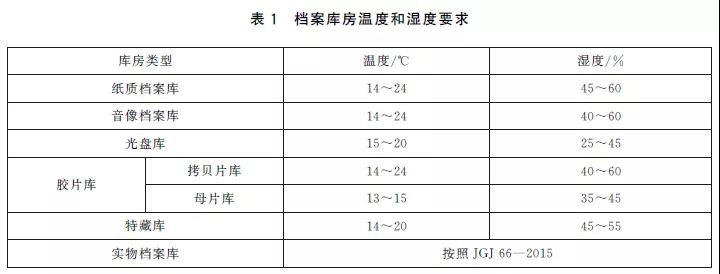

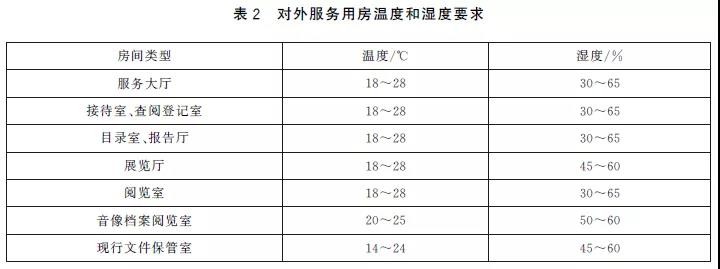

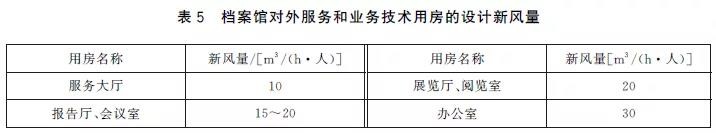

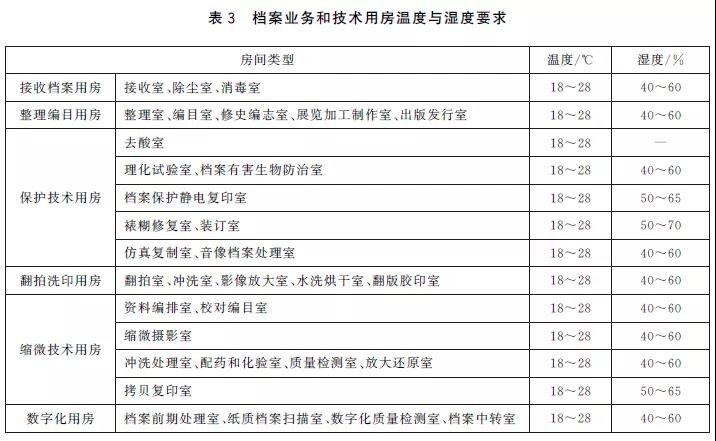

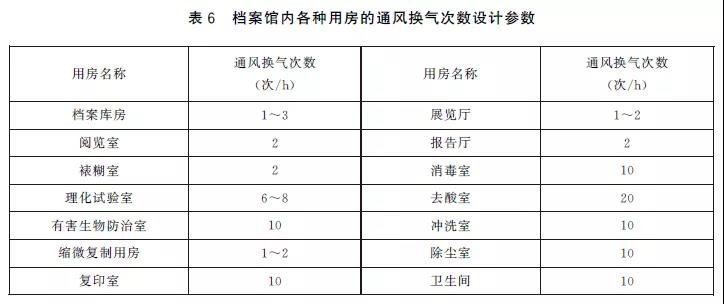

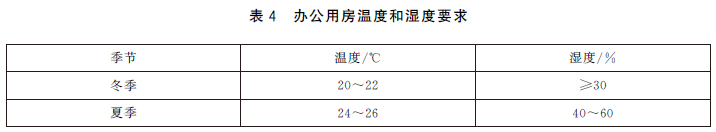

[來源：GB/T 50376—2012，2.0.24]3.9 能效比 energy efficiency ratio；EER在規定的試驗條件下，制冷設備的制冷量與其消耗功率之比。[來源：GB/T 50155—2015，7.1.12]空調系統實際機組選型的冷（熱）量值與空調系統計算負荷之比大于1的安全系數。檔案館空調系統新建和改擴建時，設計應統籌考慮檔案館所在地理位置、建筑外圍護結構，特別是檔案庫房區域外圍護結構保溫、隔濕和防火性能，以及設備使用環境、內部空間等因素，統一規劃各個功能分區的空調系統，確保滿足使用需求。檔案館空調系統設計應進行合理分區，對檔案庫房、對外服務用房、檔案業務和技術用房、辦公用房、附屬用房實行分區控制。檔案館空調系統設計應采用科學合理的設計方法，合理選取計算參數、完善系統配置，滿足使用需求，確保各空調區域空氣質量符合GB/T 27703—2011的規定。檔案館空調系統設計應按功能要求合理劃分空調分區，選取室內外溫濕度、新風量、換氣次數等參數，根據空氣處理過程進行熱濕負荷計算，進行冷熱源設計、空調設備選型和配套設施設備設計。5.1.1 檔案館各區域溫度和濕度（本文件所指濕度為相對濕度，下同）設計應符合JGJ 25—2010的規定。檔案庫房應維持溫度和濕度相對穩定，溫度日較差≤±2 ℃，濕度日較差≤±5%。溫度和濕度取值應充分考慮設備的測量和控制精度，避開表1上下限附近，取值不應同時為雙上限值或雙下限值。5.1.3 對外服務用房溫度和濕度應符合表2的要求。5.1.4 檔案業務和技術用房溫度與濕度應符合表3的要求。5.1.6 檔案館內的信息化機房溫度、濕度參數及其他設計要求應符合GB 50174—2017的規定。5.2.1 檔案庫房新風量應滿足庫房區域空氣品質和壓差的要求，庫房應保持正壓，最小靜壓差應≥5 Pa。5.2.2 檔案館對外服務和業務技術用房的設計新風量應符合表5的規定。5.2.3 檔案館內各種用房的通風換氣次數設計參數應符合表6的規定。5.3.1 檔案庫房空氣質量應符合GB/T 27703—2011和DA/T 81—2019的要求。5.3.2 檔案館其他區域空氣質量應符合GB/T 18883—2002的有關規定。5.4.1 通風與空調系統的風管應符合GB 50243—2016的有關規定。5.4.2 通風與空調系統的風管材料、配件及柔性接頭等應符合GB 50016—2014的有關規定。5.4.3 設備和管道的保溫層厚度應符合GB/T 8175—2008的有關規定。檔案館空調設置應考慮不同區域的功能需求、圍護結構狀況（是否有封閉外廊）以及防火分區等因素，合理設置空調。檔案館各區空調設置宜與防火分區保持一致。6.2.1 應按檔案級別、載體類型、溫濕度及潔凈度要求進行空調區域設置，紙質檔案庫、音像庫、膠片庫、特藏庫、實物庫和有展覽性質且頻繁使用的庫區宜分別劃分空調區域。6.2.2 首層及地下庫區均宜獨立設置空調區域，不宜將首層及地下庫區合并到標準層空調庫區區域。6.2.3 頂層檔案庫房設置了隔熱架空層的庫房區域可與其他中間層庫房區域合并為一個空調系統，未設置隔熱架空層的頂層庫房區域應獨立設置空調系統。7.1.1 放置檔案原件的庫房、消毒間、技術用房等區域空調系統應采用全空氣系統。7.1.2 各空調區域中溫濕度要求一致且現場條件允許的可合并為同一個風系統。7.1.3 檔案庫房、對外服務用房、辦公用房應保持正壓，檔案修復中可能產生有害氣體的檔案業務和技術用房應保持負壓。7.2.1 新風系統宜設置集中處理的變風量系統且與空調系統聯動，寒冷地區和嚴寒地區應采取預熱及旁通等防凍措施。7.2.2 設有排風的空調系統宜設置能量回收裝置。7.2.3 排風設備應與新風系統聯動，確保空調區域壓力符合要求。7.3.1 庫房區域空調不宜采用水系統方式及可能產生冷凝水的其他系統方式（如風機盤管系統和多聯機系統）。7.3.2 庫房區域送回風風口應合理布置，避免氣流短路。8.1.1 空調系統需再熱源的宜設置四管制水系統，熱回收系統或廢熱可作為制冷除濕再熱熱源。8.1.2 空調水系統設置應滿足GB 50189—2015中對耗電輸冷（熱）比的要求，且應確保水力平衡。8.2.1 每臺空調機組宜單獨設置等溫加濕系統，不宜采用等焓加濕方式。8.2.2 檔案館可根據規模和經濟條件配備相應的空調加濕用水處理設備。9.1 檔案庫區空氣質量與經空調機組處理后送入檔案庫區的空氣質量均應滿足GB/T 27703—2011中對空氣質量的規定。9.3 需要進行消毒的區域，空調和通風系統應獨立設置。9.4 生物防治室（熏蒸室）應設獨立機械通風系統，且排風管道不應穿越其他用房，排風系統應安裝濾毒裝置，風機控制開關應設置在室外。10.1.1 冷熱源系統設計時，宜結合當地氣候及資源條件進行技術經濟性分析，選用適合當地氣候條件且能效比高的冷熱源系統，并合理利用可再生能源。10.1.2 檔案館庫房區域空調和其他區域空調的冷熱源宜單獨設置，冷媒參數需求相同時可以合并，合并后應滿足檔案庫區每天24 h全年運行的需求和冗余需要。10.1.3 當地有峰谷電價政策，且經測算投資回報年限符合預期的，宜采用蓄能系統。10.2.1 地上檔案庫房除濕應采用冷凍除濕的方式；地下庫房或者洞庫可采用升溫除濕的方式；不應采用化學試劑（含腐蝕性物質）吸濕。10.2.2 建筑面積指標按建標103—2008的規定，在縣級三類及以下的檔案館或空調區域分散時可采用除濕加濕一體機進行分散除濕和加濕。檔案館空調系統應設置自動化控制系統，配備采用標準通信協議的傳感器、控制器、執行器以及人機界面軟硬件。11.2.1 檔案館空調自動化控制系統應能夠實時采集和記錄所有設備運行狀態和工藝參數，數據記錄保存周期≥3年。11.2.2 每個獨立的檔案庫區、展存一體區及恒溫恒濕展柜應設置一個或以上可實時采集溫濕度數據的弱電設備，數據保存期限≥3年，數據保存頻率≤1次/h。11.2.3 有可能產生有毒有害氣體的庫房區域和消毒間等位置，應設置有害氣體報警傳感器，空調控制系統可以根據有害氣體濃度實時調整新風機組新風量。11.2.4 檔案庫房、空調機房、數據機房存在消防水管等有漏水可能的地面應設置漏水報警裝置。11.3.1 空調控制系統應能保證空調系統所有設備全自動運行，并實現設備集中統一監控。11.3.2 每個空調區域的空調系統應能獨立控制和運行，熱濕負荷變化時能夠實時調整運行工況，滿足工藝和節能需要。11.3.3 各個空調系統可根據CO2、TVOC等傳感器數值實時調整新風量。11.3.4 空調系統的送風機、回風機、排風機、新風機、水泵、冷卻塔等風機水泵類設備應配備變頻控制裝置，可根據空調負荷變化進行變頻控制。11.3.5 人機軟件界面應友好直觀，具備便捷的人機交互功能，客戶端可以根據授權進行狀態監視或設備操作。12.1.1 檔案館空調應采用環保的材料和設備，不應采用任何具有腐蝕性、毒性、強電磁干擾的空調系統及相關設備。12.1.2 檔案館庫房空調系統宜選用運行安全、穩定可靠、控制精度高、過濾效果好、能效比高的恒溫恒濕空調系統。12.2.1 檔案館庫區空調系統冷熱源設備選型時應留有20%~50%的冗余量，也可直接備份冷熱源。12.2.2 檔案庫房空調機組及新風機組，宜設置備用機組。為特藏庫、膠片庫、音像磁帶庫服務的空調機組不宜設置單臺，備用機組的負荷應滿足總負荷的80%~100%。12.3.1 采用水冷式冷水機組作為檔案庫空調系統冷源的，其配用冷卻塔選型時應按照設備所在地夏季極熱天氣濕球溫度進行選型校核。12.3.2 采用風冷式冷熱水機組（含直膨機組）作為檔案庫空調系統冷熱源的，設備選型時室外運行參數應按照當地冬季（極寒）、夏季（極熱）室外溫度進行設備選型校核。12.3.3 所有制冷、空調、鍋爐或其他供熱機組及其輸送設備能效（包括風、水輸送）均應符合GB 50189—2015的規定。13.1.1 檔案庫供熱、通風、空調等設備應設置在獨立機房內，不宜和檔案庫房設置在同一防火分區內。13.1.2 檔案館制冷機房宜設置在底層，通風、空調等機房可設置在庫房毗鄰區域、設備夾層或頂層。13.2.1 檔案館空調機房面積包括空調用冷凍機房、空氣處理機組機房、新風機房、供熱用鍋爐房、熱交換站機房等，面積一般為空調區域面積的5%~10%；等級高的檔案館備用機組較多，機房面積可適當增加。13.2.2 管井面積包括冷熱水管道井、直接蒸發機組的冷媒管道井、空調送回風管道井、排煙及排鹵代烷氣體滅火管道井等。13.2.3 空調用冷卻塔及直接蒸發機組的室外機需要占用室外（含屋頂）面積。空調機房內冷凍機組、通風管道、供回水管道、冷卻水管道、氣體滅火管道、電纜橋架之間應保留安全距離并保證維修空間，一般高度為梁下3.5 m~5.0 m。檔案館空調系統控制室宜獨立設置，也可和消防控制室或總控制室合并設置。通風空調系統所有與室外相通的進風口、排風口應設置可關閉電動密閉風閥及耐腐蝕的金屬網。
